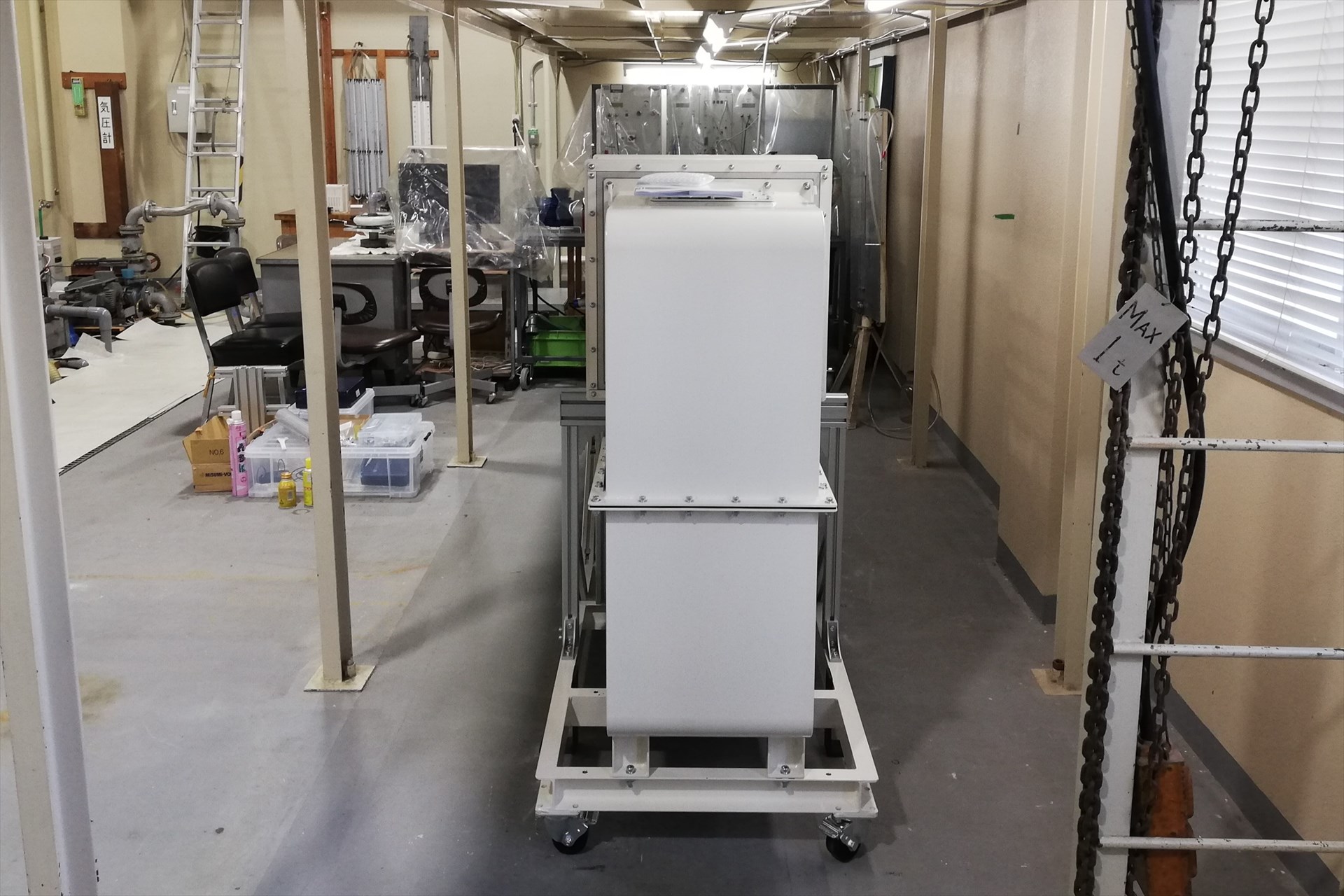

| ◎概要 | キャスター付きで移動可能な小型回流タイプの風洞です。翼模型・迎角可変機構・力覚センサーを組み合わせ，迎角と風速を変化させながら抗力・揚力を測定するシステムを製作しました。 |
| ◎仕様 | 装置全体寸法 | ： | 幅0.8m×高さ1.6m×長さ3m |
| 測定部寸法 | ： | 幅0.2m×高さ0.2m×長さ0.5m | |
| (アルミフレーム骨組，アクリル板壁面) | |||
| 風速 | ： | 5～20m/s | |
| 風速分布 | ： | ±2%以内，乱れ強度2%以下 (仕様値) | |
| 騒音 | ： | 85dB以下 | |
| 制御方式 | ： | インバーター制御(V/F) | |

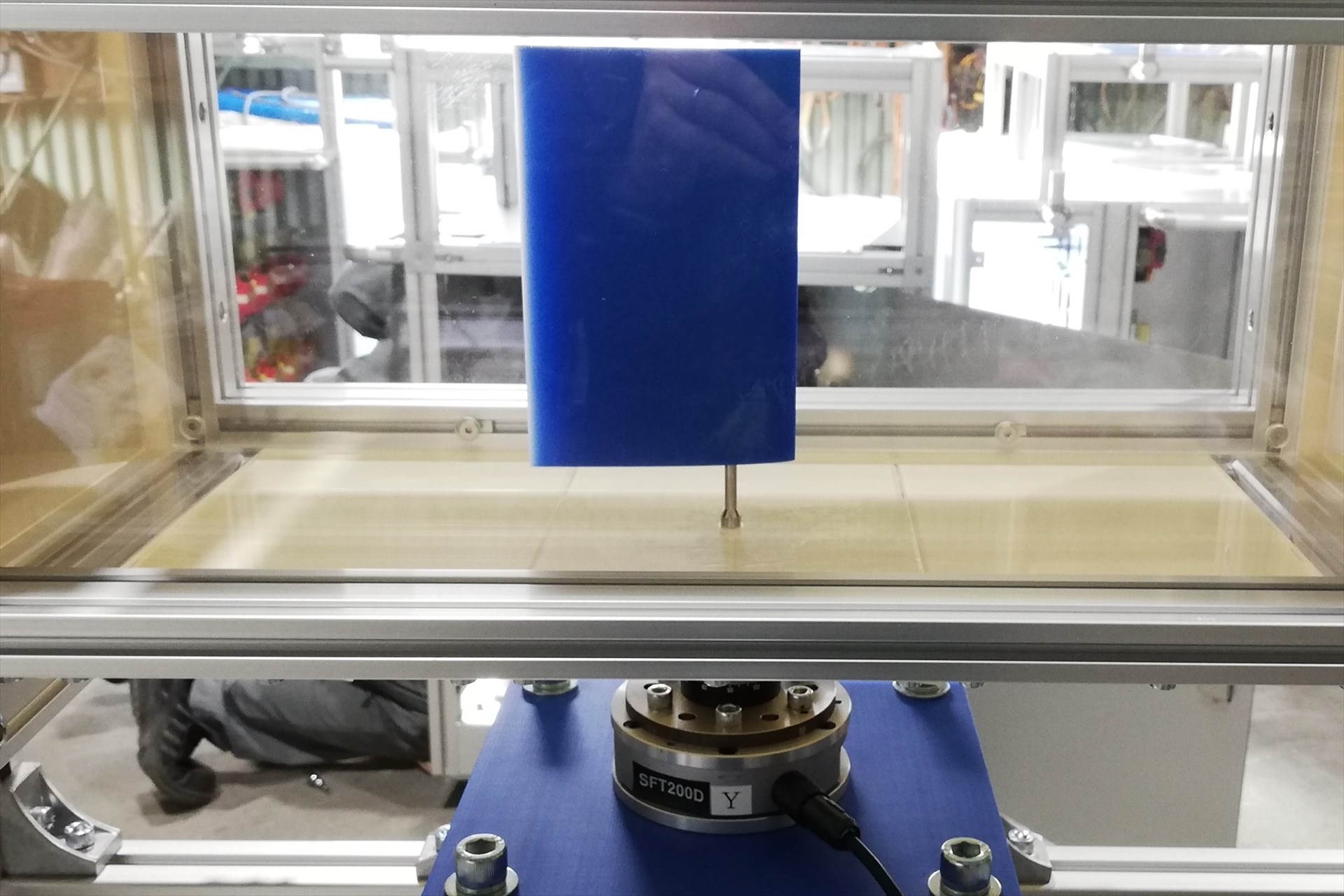

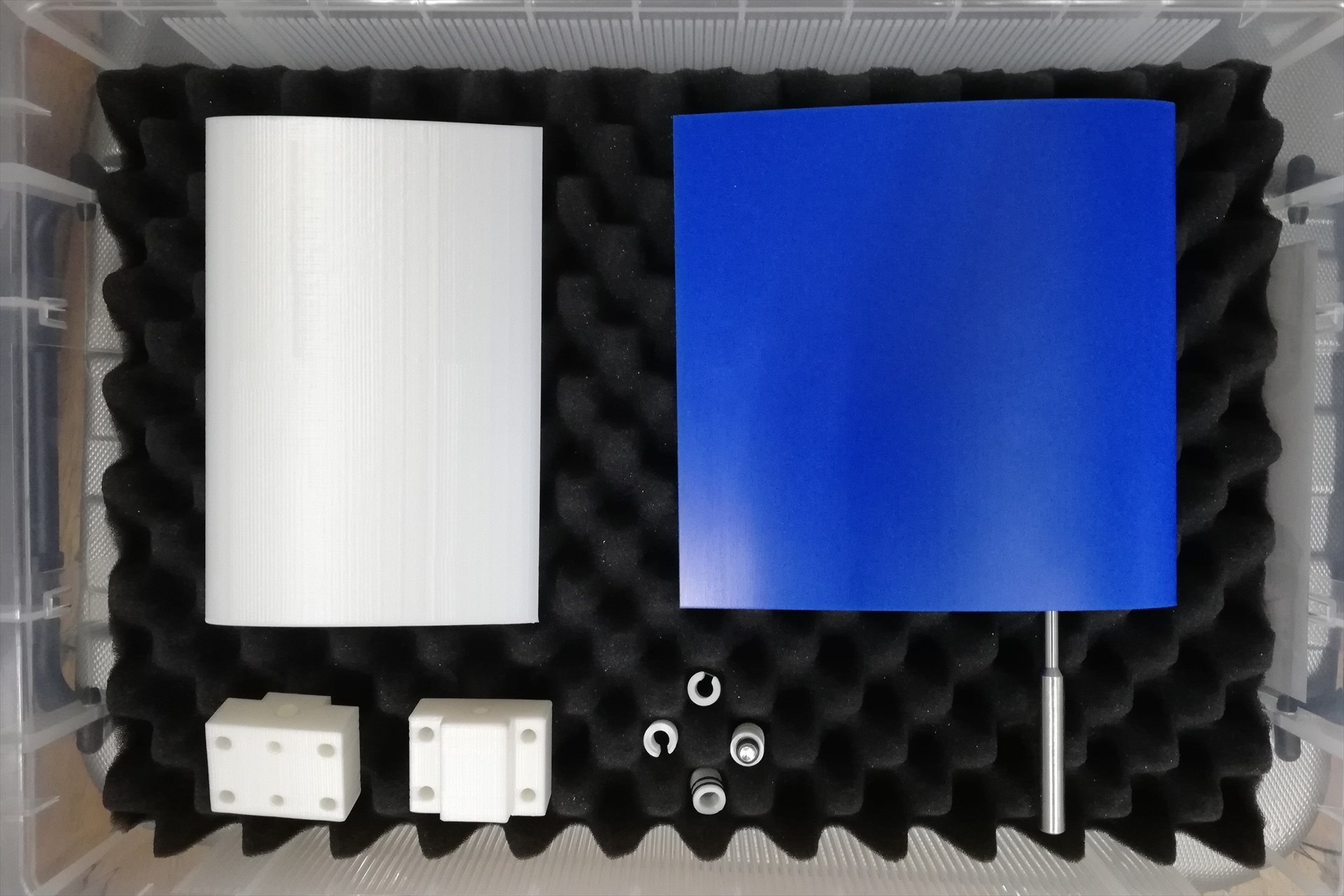

| 付属品 | ： | 翼模型 (NACA0012，翼弦長150mm，翼幅150mm) | |
| ： | 6軸力覚センサー | ||
| (Fxyz±200N，Mxyz±4Nm，非直線性3%F.S.以下) | |||
| ： | ポータブル風速計 (分解能0.1m/s，応答性1秒以下) |
 |
 |
 |
||
| （本装置は 西華産業株式会社 様からの御発注で製作いたしました） |
