| ◎特徴 |
風洞装置測定胴の壁板と天井板が取り外し可能な構造です。 吹き出し式ですが，戻り気流が設置部屋内でスムーズに流れるように測定胴下流側に上向きに吹き出すためのコーナーベーンが取り付けられています。 トラバース装置は鉛直軸が電動，水平2軸は手動です。鉛直軸はタッチパネルで位置決め操作を行えます。 2次元翼型模型の両端を支持し，手動で迎角が変更できる機構を有します。 |
| ◎仕様 |
装置全体寸法 ：L7.0m×W1.5m×H2.8m(トラバース装置除くとH1.9m) 測定部寸法 ：L1.6×W0.55×H0.65m 風速 ：2～20m/s 風速分布 ：①5～20m/s時に±1.5%以下，②2～5m/s時に±5%以下 乱流強度 ：①5～20m/s時に0.5%以下，②2～5m/s時に5%以下 送風機制御方式：インバータ制御 付属装置 ：トラバース装置(鉛直軸電動，水平2軸手動) 模型支持機構(手動迎角変更) |
|

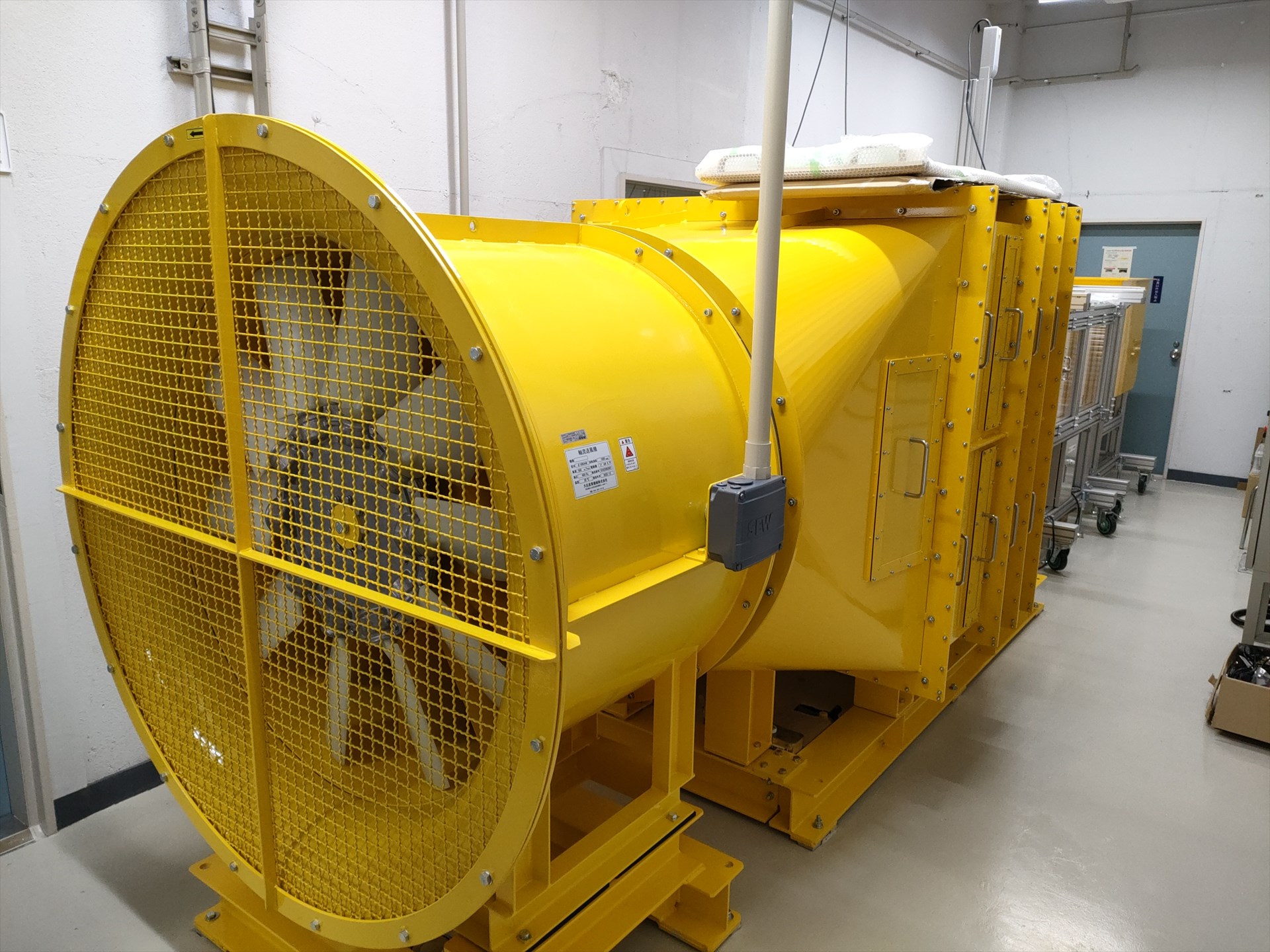

送風機 |

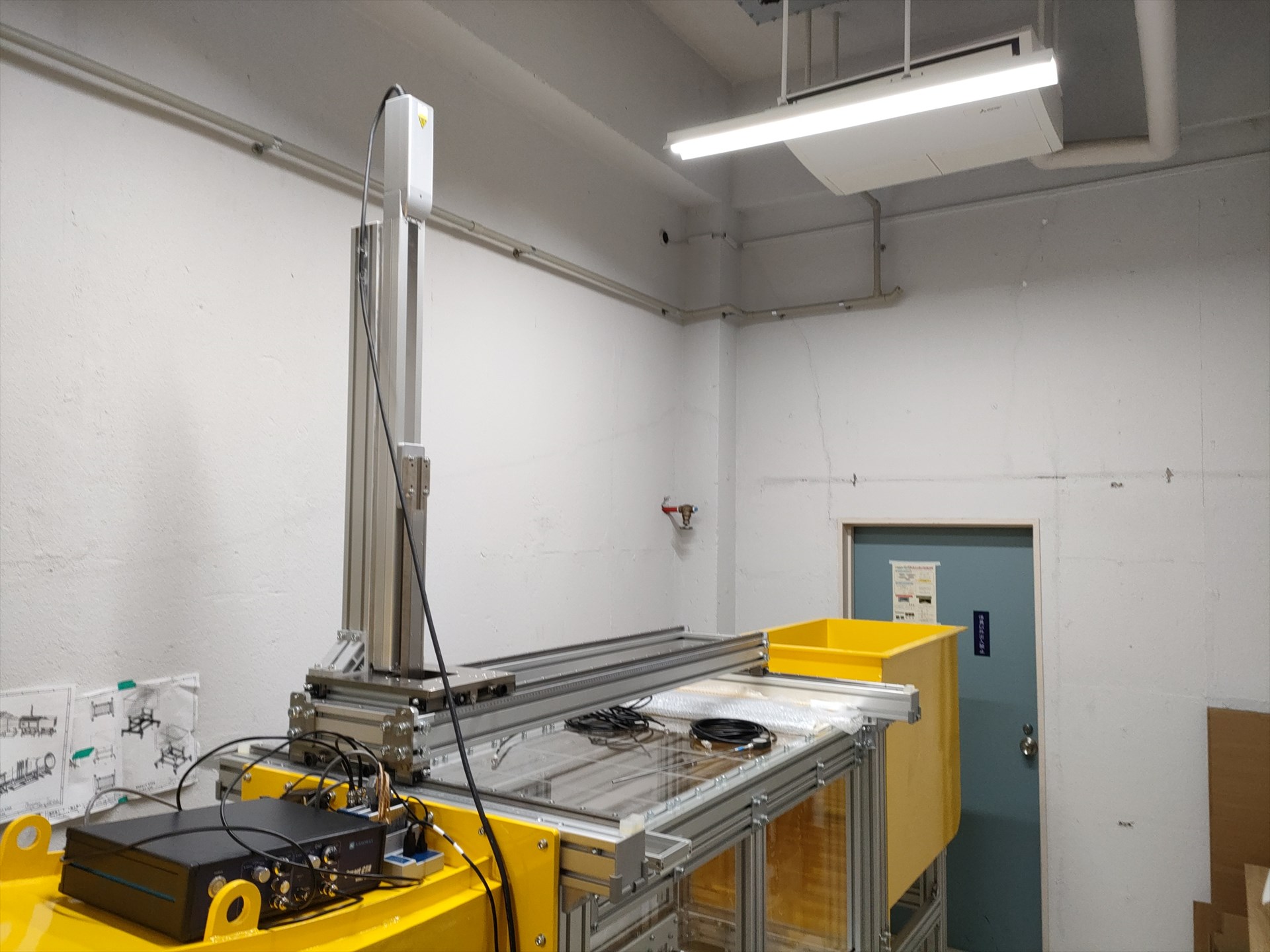

トラバース装置（Z軸電動） |

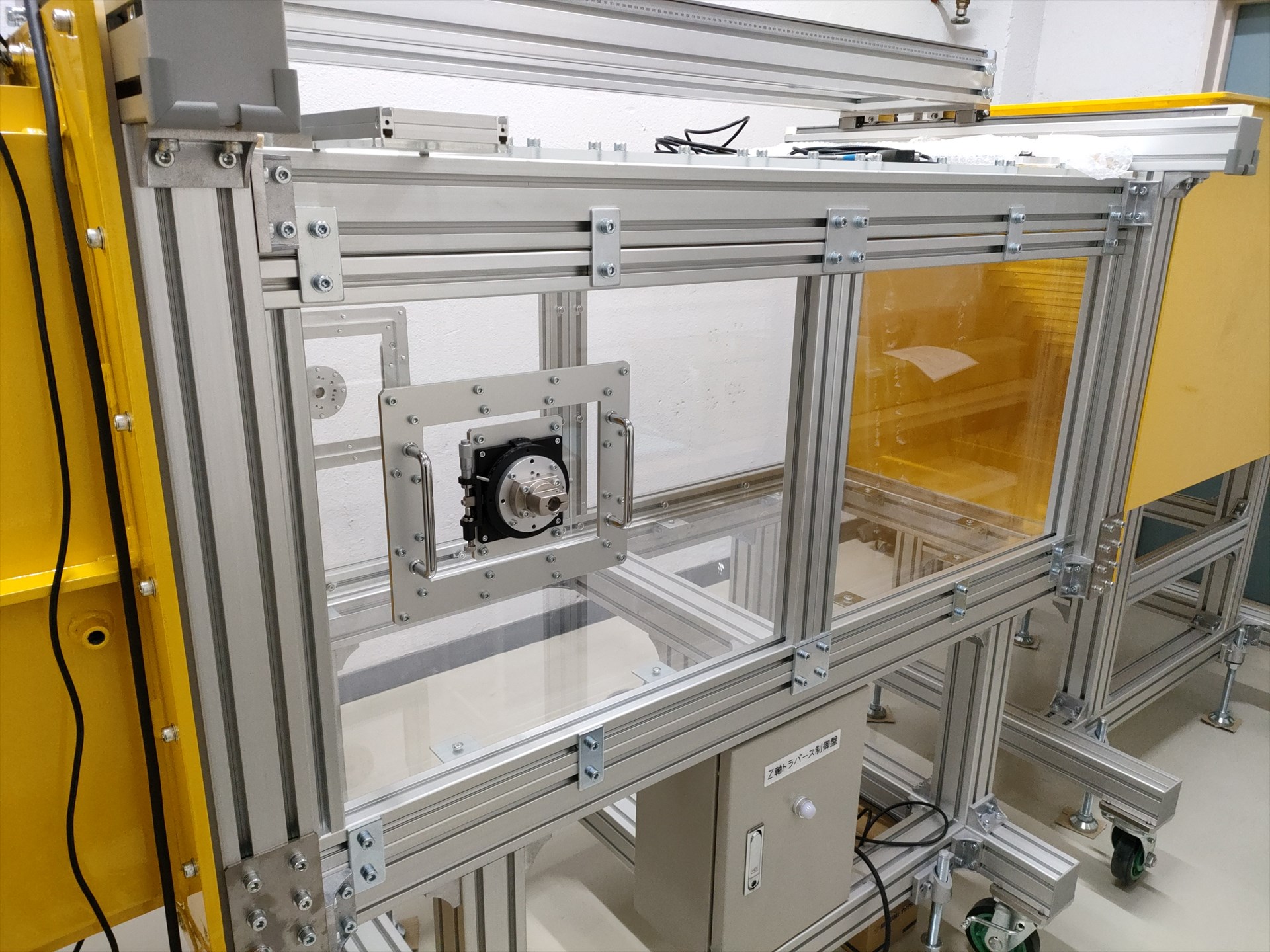

測定洞 |
